کلید استاندارد سری B LH-FGG
ویژگی بارز این سری کانکتورها سیستم کلید زنی است که امکان چگالی تماس بالاتر را فراهم می کند و از همه خطاها در تراز جلوگیری می کند. جایگزین های کلیدی مختلف از جفت شدن متقابل ناخواسته کانکتورهای مشابه جلوگیری می کند. همچنین می توان از کنتاکت های چین دار برای کاهش زمان مونتاژ کابل استفاده کرد. این سری رابطها شامل محدوده 0B تا 5B و همچنین 00 چند قطبی و 2G (نسخه کوتاهشده سری 2B) میشوند، برخی از مدلهای جاروبرقی نیز موجود هستند.
سری B JH-FGG یک اتصال چند قطبی دایره ای انعطاف پذیر، عملی، بادوام و قابل اعتماد را برای کاربردهایی که نیاز به قفل فشاری سریع و ایمن دارند ارائه می دهد.
سیستم خود ضامن به کانکتور اجازه می دهد که به سادگی با فشار دادن دوشاخه به صورت محوری به سوکت متصل شود.
هنگامی که محکم چفت شود، اتصال را نمی توان با کشیدن کابل یا هر قطعه دیگری غیر از غلاف بیرونی قطع کرد.
تبدیل آن به یک انتخاب ایده آل برای فرآیندهای تولید و آزمایش نیمه هادی، آزمایش و اندازه گیری، ابزار دقیق، دستگاه های پزشکی، تحقیقات و کاربردهای صوتی/تصویری.
ویژگی های اصلی:
کانکتورهای سری B ویژگی های اصلی زیر را ارائه می دهند:
– امنیت سیستم فشاری – کششی – چند قطبی 2 تا 64 کنتاکت
- لحیم کاری، چین دار یا چاپ کنتاکت ها (مستقیم یا زانویی) - چگالی بسته بندی بالا برای صرفه جویی در فضا
- غربالگری 360 درجه برای محافظت کامل EMC. – سیستم کلید زنی (استاندارد کلید «G»)
- چندین گزینه کلیدی برای جلوگیری از جفت شدن متقاطع کانکتورهای مشابه برای تراز کردن کانکتورها
بخش بخش نمایش اجزای داخلی
| نه |
سوکت ثابت |
دوشاخه مستقیم |
| 1. |
پوسته بیرونی |
پوسته بیرونی |
|
2. |
تاج ارتینگ |
آستین چفت |
| 3. |
حلقه نگهدارنده |
مهره کلت |
|
4. |
مهره شش ضلعی |
حامل درج تقسیم |
| 5. |
واشر قفل کننده |
عایق |
| 6. |
عایق |
تماس مرد |
| 7. |
تماس زن |
کلت |
مشخصات فنی
مکانیکی و اقلیمی
استاندارد ارزش مشخصه ها
Endurance >5000 چرخه IEC 60512-5 آزمون 9a
رطوبت تا 95 درصد در 60 درجه سانتی گراد
محدوده دما - 55 درجه سانتیگراد، به اضافه 250 درجه سانتیگراد
مقاومت در برابر لرزش 10-2000 هرتز، 15 گرم IEC 60512-4 تست 6d
مقاومت در برابر ضربه مقاومت در برابر ضربه تست IEC 60512-4 6c
تست خوردگی اسپری نمک > 144 ساعت IEC 60512-6 تست 11f
شاخص حفاظت (همبسته) IP50 IEC 60529
دسته بندی اقلیمی 55/175/21 IEC 60068-1
برقی
استاندارد ارزش مشخصه ها
محافظ at 10 MHz >75 دسی بل IEC 60169-1-3
efficiency at 1 GHz >40 دسی بل IEC 60169-1-3
آزمایشهای مختلف با جفتهای رابط JH-FGG و JH-EGG، با پوسته برنجی با روکش کروم و عایق PEEK انجام شده است.
دوشاخه راست نر سری JH-FGG B
JH-FGG دوشاخه مستقیم، کلید (G) یا کلیدها (A…M و R)،کلت کابلی
| ارجاع | ابعاد (میلی متر) | |||||
| مدل | سلسله | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
دوشاخه مستقیم JH-FGG، کلید (G) یا کلیدها (A…M)، کولت کابلی ومهره برای نصب خمش
| ارجاع | ابعاد (میلی متر) | |||||
| مدل | سلسله | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
جزئیات

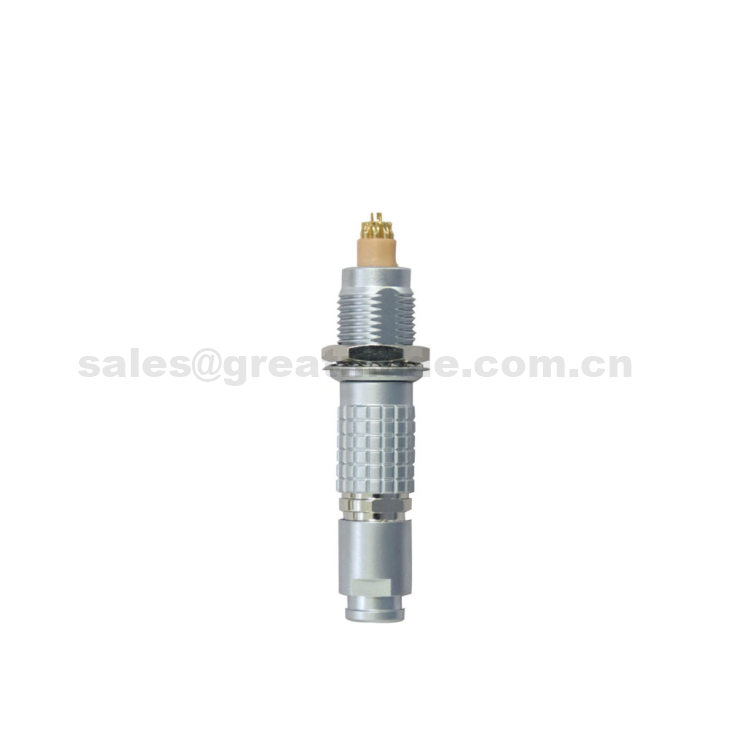

نام محصول: کانکتور دوشاخه مستقیم چندقطبی با فشار خودکشی
مبدا: چین نام تجاری: نوع عالی: کشش فشار دایره ای
محیط: جنسیت داخلی: زن/مرد درمان سطح: کروم مروارید
پین: 2 تا 16 پین درجه IP: IP50 نوع تماس: لحیم کاری
تماس با درمانگر:طلای اندود شده استقامت:بالاتر از 5000 بار فشار کششی جنس بدنه:برنج با روکش کروم
مواد عایق: PPS کاربرد: خودرو/ارتباطات/صنعت/نمایشگر LED
بسته بندی
1 عدد کانکتور PCS در یک کیسه پلی اتیلن
50-100 کانکتورهای PCS در یک جعبه/کارتون کوچک
- بندر: شنژن، چین
سوالات متداول
Q1: کانکتور کشش فشار چگونه کار می کند؟
کانکتورهای فشار کش با استفاده از یک مکانیسم محکم و خود گیر که به کانکتور اجازه می دهد با فشار دادن دوشاخه به سوکت متصل شود، از قطع شدن تصادفی با موفقیت جلوگیری می کند. با این حال، اتصال را نمی توان صرفاً با کشیدن آن قطع کرد.
Q2: آیا می توانید سفارشات محصول سفارشی را تولید کنید؟ سفارشات OEM یا ODM؟
مطمئن. با تجربه تولید OEM و ODM، ما می توانیم راه حل های اتصال سفارشی یک مرحله ای را به شما ارائه دهیم.
Q3: آیا نمونه رایگان ارائه می دهید؟
خیر، و باید هزینه ارسال را پرداخت کنید.
Q4: چگونه کالا را حمل می کنید؟
با توجه به تقاضای کلان ما، ممکن است با حمل و نقل هوایی / دریایی / تحویل سریع (مثلاً DHL/UPS/FEDEX) انجام شود.
